Proč obestavba rozhoduje o výkonu víc než vložka
Vložka je litinová nebo ocelová nádoba na oheň. Umí spálit dřevo čistě a předat teplo dál, ale sama o sobě neurčuje, kam to teplo půjde a jak dlouho vydrží. To dělá až obestavba: ta rozhoduje, jestli teplý vzduch odejde mřížkami rovnou pod strop, nebo jestli ho hmota zachytí a bude ho po dohoření hodiny sálat do místnosti.
Proto při návrhu neřešíme nejdřív značku vložky, ale místnost. Zajímá nás objem vytápěného prostoru, tepelná ztráta domu, výška stropu a to, jestli má krb hřát jen obývák, nebo i patro nad ním. Rozdíl je v praxi obrovský: stejná desetikilowattová vložka dá v lehké obestavbě teplo po dobu hoření, v akumulační hřeje ještě další den dopoledne.
Kalciumsilikátové desky, nebo zdivo?
Kalciumsilikátové desky jsou lehké, výborně izolují a rychle se s nimi staví. Hodí se tam, kde má krb hřát hlavně teplým vzduchem, kde je omezená nosnost stropu nebo kde jde o štíhlé moderní řešení. Nevýhoda je nulová akumulace: co deska pustí dovnitř, to vzápětí pošle mřížkami ven.
Zdivo a šamot jdou opačnou cestou. Nabírají teplo pomalu a stejně pomalu ho vracejí, takže obestavba sálá i po dohoření; platíte za to hmotností a delší dobou stavby. V praxi obojí kombinujeme: vnitřek okolo vložky izolujeme deskami a sálavou část postavíme z šamotu. Takové obezdění krbové vložky dá rychlé teplo z mřížek i pozdější sálání z pláště.
- Desky: rychlá stavba, nízká hmotnost, teplo hlavně vzduchem
- Šamot a zdivo: pomalé nabíjení, dlouhé sálání, vyšší hmotnost
- Kombinace: izolace u vložky, akumulační hmota v plášti
Dilatace a tepelná roztažnost
Litinová vložka se při provozu roztahuje o několik milimetrů, zdivo se roztahuje jinak a jinak rychle. Když je vložka obezděná napevno, tenhle rozdíl si najde cestu ven prasklinou, obvykle nad překladem nebo v rohu u skla. Není to vada materiálu, je to chybějící vůle. A protože praskne vždycky to nejviditelnější místo, samotnou opravou to nekončí.
Kolem tělesa proto necháváme dilatační spáru a vyplňujeme ji keramickou rohoží. Nosnou konstrukci stavíme tak, aby se opírala o podlahu a ne o vložku samotnou, protože jednou za deset patnáct let se mění těsnění, sklo i vnitřní šamot a k tomu se musí dát dostat. Stejnou vůli potřebuje povrch: u kachlí dilatujeme spárořez, u omítek používáme pružné armovací hmoty.
Konvekční mřížky: plocha, umístění, čištění
Teplý vzduch musí mít kudy dovnitř a kudy ven. Spodní mřížky nasávají chladný vzduch od podlahy, horní pouštějí ohřátý zpátky do místnosti. Plochu obou počítáme podle výkonu vložky, protože poddimenzovaný odvod znamená přehřátý prostor kolem tělesa, praskající omítku a zkrácenou životnost skla i těsnění. Velikost mřížek proto navrhujeme dopředu, ne až podle toho, co zbude na stěně.
Umístění je stejně důležité jako velikost. Horní mřížky patří co nejvýš nad vložku, aby odváděly nejteplejší vrstvu vzduchu, ale ne přímo pod dřevěný trám nebo do police. Chyba se pozná podle horké skvrny na stropě nad krbem. Myslíme i na prach: mřížky montujeme vyjímatelné a vnitřní prostor necháváme přístupný, aby ho šlo vysát bez bourání.
- Spodní vstup vzduchu blízko podlahy, nezakrytý nábytkem
- Horní odvod co nejvýš nad tělesem vložky
- Vyjímatelné mřížky kvůli prachu v konvekční komoře
- Žádný hořlavý materiál v proudu horkého vzduchu
Teplovzdušné rozvody od krbu do dalších místností
Když má krb vytopit víc než jednu místnost, vedeme z konvekční komory teplovzdušné rozvody od krbu do sousedních pokojů nebo do patra. Izolované potrubí ústí v místnosti mřížkou nebo anemostatem. Trasy navrhujeme co nejkratší a se stoupáním, protože teplý vzduch chce nahoru a každé zbytečné koleno ubere z dosahu.
Rozlišujeme přirozený a nucený systém. Přirozený funguje bez elektřiny a je tichý, ale dosáhne rozumně tak do sousední místnosti nebo o patro výš. Nucený s ventilátorem dostane teplo dál a rychleji, jen musíte počítat s chodem přístroje a se zásuvkou u krbu. Rozvody kreslíme společně s hrubou stavbou, do hotových podhledů se vedou hůř.
Akumulační obestavba a krb s výměníkem
Akumulační obestavba přidává za vložku šamotové tahy, kterými spaliny putují delší cestou a stihnou předat teplo hmotě. Krb pak sálá ještě dlouho po dohoření a v místnosti nekolísá teplota. Za to zaplatíte hmotností kolem jedné až dvou tun a nutností pořádného podkladu, takže nosnost podlahy řešíme hned na začátku.
Krb s výměníkem jde jinou cestou: teplo z hoření ohřívá vodu, která odchází do akumulační nádrže a odtud do radiátorů nebo podlahového vytápění. Dává smysl v domě, kde už topná soustava existuje a krb ji má odlehčit. Návrh děláme společně s topenářem, protože bez správně dimenzované nádrže a bezpečnostních prvků takový krb nepracuje dobře.
Povrchy: omítka, kachle, pískovec, mramor i kámen

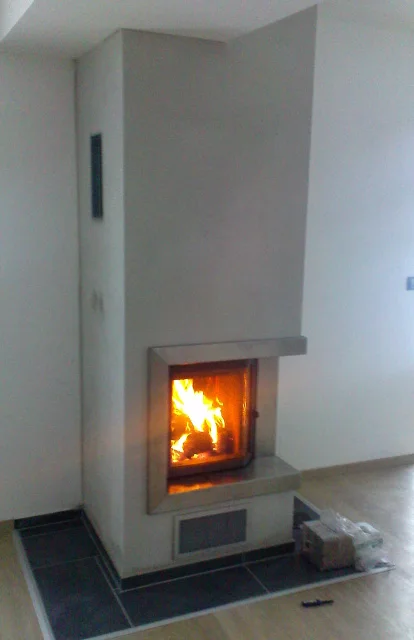

Povrch není jen o vzhledu. Hladká omítka na akumulační hmotě sálá jinak než tlustý kamenný obklad a kachle se chovají zase jinak. Krb z kamene vypadá masivně a dlouho drží teplo, ale nabíjí se pomaleji. Omítnutá obestavba je nejlevnější, nejrychleji reaguje a snadno se opraví.
Kachle jsou naše domácí řemeslo: kladou se do speciálních tmelů s vůlí ve spárách, dají se vyrobit v barvě, kterou si vyberete, a na dotek jsou příjemně teplé, ne pálivé. Samostatná kapitola je obklad za krbová kamna. I když nejde o plnou obestavbu, stěna za topidlem potřebuje nespalný materiál a odstup podle návodu výrobce.
Rohový, vestavěný a interiérový krb
Rohový krb je nejčastější zadání v běžném obýváku. Šetří stěnu, natáčí oheň do prostoru a dobře snese asymetrickou obestavbu s lavicí na jedné straně. Pozor jen na to, že v rohu se hůř řeší přívod vzduchu a trasa kouřovodu ke komínu bývá delší, což je potřeba mít v návrhu od začátku.
Vestavěný krb sedí v ploše stěny nebo v nice mezi nábytkem. Vypadá klidně, ale klade nejvyšší nároky na dilataci a chlazení okolní konstrukce. Interiérový krb umístěný volně do prostoru je nejnáročnější na komín a na statiku, zato je z něj vidět oheň ze dvou stran. U všech variant kreslíme obestavbu společně s pozicí komína.
Nejčastější chyby v obestavbě
Nejčastěji potkáváme malé mřížky. Majitel chtěl čistou stěnu, obkladač zmenšil otvory a po dvou sezónách praská omítka nad překladem a černá sklo. Druhá klasika je vložka zazděná napevno, kterou nejde vyjmout, takže výměna těsnění znamená vybourat půl obestavby a postavit ji znovu. Obojí je přitom otázka jednoho rozhodnutí při návrhu, ne dodatečné opravy.
Časté je i podcenění přívodu vzduchu. V utěsněné novostavbě si vložka vzduch prostě vezme odjinud, obvykle přes digestoř nebo komín, a krb pak kouří do místnosti. Poslední skupina chyb jsou hořlavé materiály v horkém proudu: dřevěný trám nad mřížkou, police z laminátu, kabel vedený konvekční komorou.
- Poddimenzované konvekční mřížky
- Vložka zazděná bez možnosti vyjmutí
- Chybějící dilatace mezi tělesem a zdivem
- Nevyřešený externí přívod spalovacího vzduchu
- Hořlavé konstrukce v proudu horkého vzduchu
